BWA H

BWA H

Sistem kontinuiteta armature - Jednoređan

Standardni tip oblika uzengije = tip "I" / dužina elementa 125 cm / "H" = Kuka

Korišćenje građevinskog armaturnog čelika, sposobnog za savijanje u poziciju, prema DIN 488.
Prečnik valjka za savijanje prema normi 6 ds.
Dužine sidrenja i prečnici savijanja prema DBV uputstvu "Rückbiegen".
Testirano prema DBV uputstvu "Rückbiegen".
Tipski odobreno prema Eurocode 2.
Mogući poklopci od lima ili plastike.
Opšti kvalitet čelika B500 B (drugi kvaliteti čelika na zahtev).

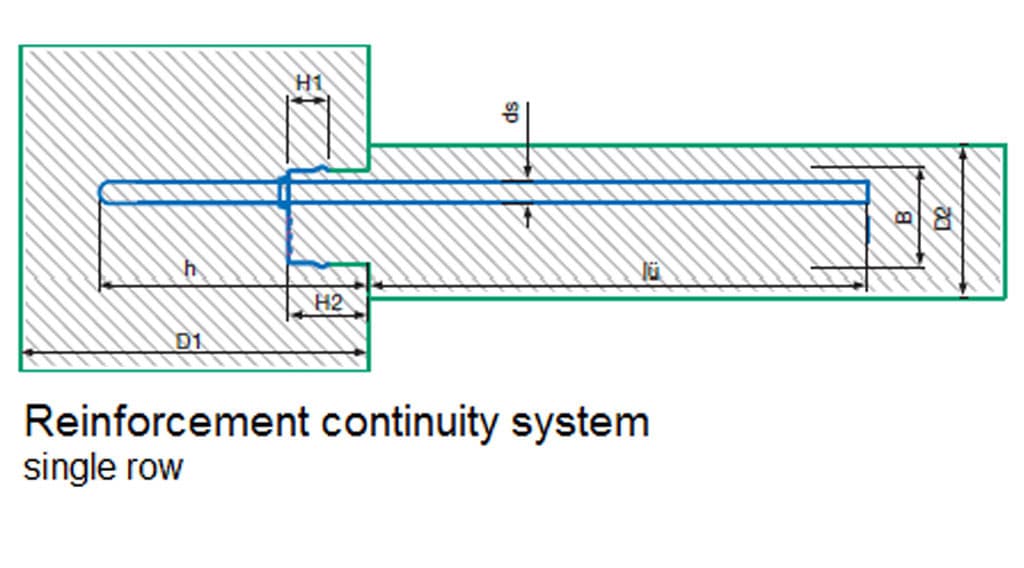

BWA H Detalj 1

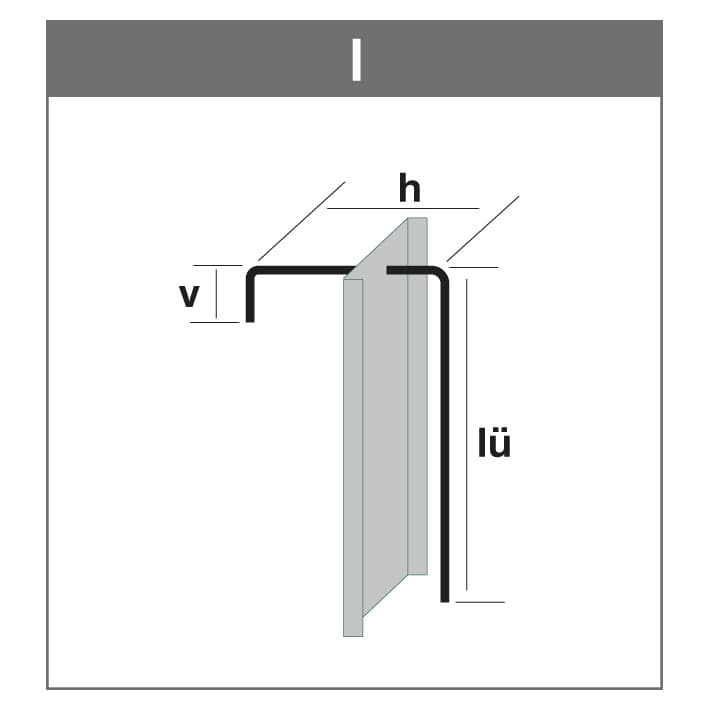

BWA H Detalj 2

Specifikacija

ŠIFRA ARTIKLA	OZNAKA	ČELIK "DS" Ø MM	RAZMAK UZENGIJA "S" MM	VISINA UZENGIJA "H" MM	DIMENZIJE UZENGIJA "V" MM	„LU" MM	ŠIRINA "B" MM	VISINA "H1" MM	VISINA "H2" SA POKLOPCEM MM	PALETA M
SS0815H	BWAH 5S/08-15	8	150	170	75	320	58	12	30	250
SS0820H	BWAH 5S/08-20	8	200	170	75	320	58	12	30	250
SS0825H	BWAH 5S/08-25	8	250	170	75	320	58	12	30	250
SS1015H	BWAH 5S/10-15	10	150	170	95	390	58	12	30	250
SS1020H	BWAH 5S/10-20	10	200	170	95	390	58	12	30	250
SS1025H	BWAH 5S/10-25	10	250	170	95	390	58	12	30	250
SS1010H	BWAH 8S/10-10	10	100	170	95	390	86	12	30	200
SS1015H	BWAH 8S/10-15	10	150	170	95	390	86	12	30	200
SS1020H	BWAH 8S/10-20	10	200	170	95	390	86	12	30	200
SS1025H	BWAH 8S/10-25	10	250	170	95	390	86	12	30	200
SS1210H	BWAH 8S/12-10	12	100	170	110	490	86	12	36	150
SS1215H	BWAH 8S/12-15	12	150	170	110	490	86	12	36	200
SS1220H	BWAH 8S/12-20	12	200	170	110	490	86	12	36	200
SS1225H	BWAH 8S/12-25	12	250	170	110	490	86	12	36	200
